EBS

带 CFG 的双极 4 象限高压模块

传单下载 (PDF)

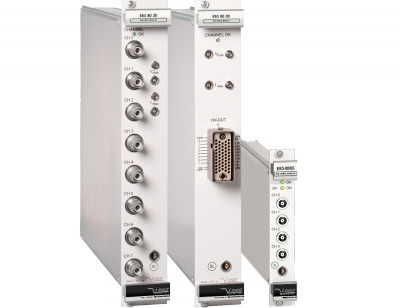

双极 EBS 配电模块是 MMS 和 MMC 系统（Eurocard 格式）中的多通道高压电源，具有完整的 4 象限功能。EBS可用作双极电流吸收器和源，完美满足电子光学系统或电容负载的要求。EBS 采用通用浮动接地原理，可降低电压噪声水平。

多达 16 个通道，每个通道都有独立的电压控制，通道电压差高达 3 kV。EBS输出电压和电流配置可根据要求定制。该模块由24位ADC和20位DAC等高精度器件组成，并提供全面的安全功能。
EBS 3U 专为 MMC 板条箱 ECH 12A 开发。它可以与 MMC 3U 模块结合用于离子束应用等特殊用途。

- 完整的 4 象限功能，可用作双极电流吸收器和源
- 非常适合电子光学系统和电容负载
- 低纹波和噪声
- 硬件电压和电流限制
- 可编程参数（延迟跳闸等）

规格
配置
选项
配置器
下载

类型	EBS 6U
通道	12 - 24
额定电压	500V-3kV
输入电压	24V
纹波与噪声	20毫伏
高压连接器	REDEL 、SHV
操作	计算机系统
选项	SLA SLP

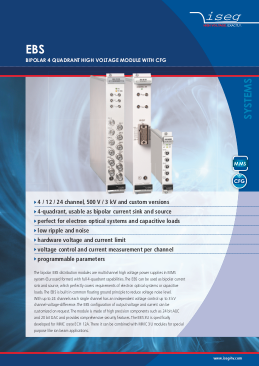

数据表	EBS - 数据表
如图

类型	型号	额定电压	额定电流	功率	通道	极性	纹波与噪声	通讯	高压连接器	外观	选项	数据表
EBS 6U	EBS C0 30 货号：EB120030504	3kV	0.5毫安	1.5W	12	双极性	20毫伏	CAN	REDEL、SHV	19" 滑入式盒式磁带	SLA SLP	EBS - 数据表
EBS 6U	EBS C0 05 货号：EB120005105	500V	1毫安	0.5W	12	双极性	20毫伏	CAN	REDEL、SHV	19" 滑入式盒式磁带	SLA SLP	EBS - 数据表
EBS6U	EBS 180 12 货号：EB240012504	1.2kV	0.5毫安	0.6W	24	双极性	20毫伏	CAN	REDEL、SHV	19" 滑入式盒式磁带	SLA SLP	EBS - 数据表
EBS6U	EBS 180 05 货号：EB240005105	500V	1毫安	0.5W	24	双极性	20毫伏	CAN	REDEL、SHV	19" 滑入式盒式磁带	SLA SLP	EBS - 数据表
EBS6U	EBS C0 12 货号：EB120012504	1.2kV	0.5毫安	0.6W	12	双极性	20毫伏	CAN	REDEL、SHV	19" 滑入式盒式磁带	SLA SLP	EBS - 数据表
EBS6U	EBS 180 12 货号：EB240012105	1.2kV	1毫安	1.2W	24	双极性	20毫伏	CAN	REDEL、SHV	19" 滑入式盒式磁带	SLA SLP	EBS - 数据表
EBS6U	EBS 180 30 货号：EB240030504	3kV	0.5毫安	1.5W	24	双极性	20毫伏	CAN	REDEL、SHV	19" 滑入式盒式磁带	SLA SLP	EBS - 数据表
EBS6U	EBS C0 12 货号：EB120012105	1.2kV	1毫安	1.2W	12	双极性	20毫伏	CAN	REDEL、SHV	19" 滑入式盒式磁带	SLA SLP	EBS - 数据表

代码	描述
SLA	主动安全环
SLP	内部供电安全回路
