NHR
NIM标准的高精度多功能高压模块

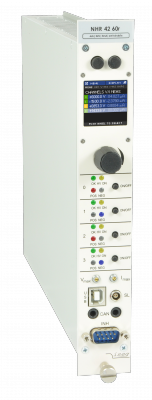

iseg NHR 模块系列是采用 1/12 NIM 标准盒式格式的多通道高压电源模块。
NHR 模块具有多达 4 个 HV 通道，每个通道都有单独的电压和电流控制以及电子极性切换。6kV 通道型号提供最大的多功能性：具有三种可电子切换的高压发生器模式，可在最大 2kV 时提供 4mA、在最大 4kV 时提供 3mA 或在最大 6kV 时提供 2mA。或者，NHR 模块可以配备更便宜的固定 2kV/6mA。
多个 NHR 模块可以通过 CAN 接口连接，并通过单个 USB 连接或 iseg iCS 系统进行控制。硬件由 24 位 ADC 和 20 位 DAC 等最佳组件制成，NHS 系列经过验证的前面板操作带有集成 TFT 显示屏，可实现用户友好、直观的操作。
NHR高压模块配备了众多安全功能，例如过压和短路保护、硬件限制等。已安装。
- 4 个具有电子极性切换功能的高压通道 - 具有可切换高压发生器模式的多功能 6kV 通道：6kV/2mA、4kV/3mA 和 2kV/4mA 或经济高效的 2kV/6mA 通道类型 - 提供高精度和标准版本（高精度第二个电流测量范围精度为 Iout <= 20μA（适用于高电流分辨率） - 公共浮动接地 - 残余纹波和背景噪声非常低 - 前面板操作采用 1.44" TFT 显示屏 - 每个通道的电压和电流控制 - 可编程参数 - 硬件 -基于电压和电流限制 - USB 和 CAN 硬件接口
NHR 模块具有多达 4 个 HV 通道，每个通道都有单独的电压和电流控制以及电子极性切换。6kV 通道型号提供最大的多功能性：具有三种可电子切换的高压发生器模式，可在最大 2kV 时提供 4mA、在最大 4kV 时提供 3mA 或在最大 6kV 时提供 2mA。或者，NHR 模块可以配备更便宜的固定 2kV/6mA。
多个 NHR 模块可以通过 CAN 接口连接，并通过单个 USB 连接或 iseg iCS 系统进行控制。硬件由 24 位 ADC 和 20 位 DAC 等最佳组件制成，NHS 系列经过验证的前面板操作带有集成 TFT 显示屏，可实现用户友好、直观的操作。
NHR高压模块配备了众多安全功能，例如过压和短路保护、硬件限制等。已安装。
- 4 个具有电子极性切换功能的高压通道 - 具有可切换高压发生器模式的多功能 6kV 通道：6kV/2mA、4kV/3mA 和 2kV/4mA 或经济高效的 2kV/6mA 通道类型 - 提供高精度和标准版本（高精度第二个电流测量范围精度为 Iout <= 20μA（适用于高电流分辨率） - 公共浮动接地 - 残余纹波和背景噪声非常低 - 前面板操作采用 1.44" TFT 显示屏 - 每个通道的电压和电流控制 - 可编程参数 - 硬件 -基于电压和电流限制 - USB 和 CAN 硬件接口
- 规格
- 配置
- 选项
- 配置器
- 下载
| 类型 | NHR 标准 | NHR 高精度 |
|---|---|---|
| 通道 | 2 - 4 | 2 - 4 |
| 额定电压 | 2kV - 6kV | 100V-6kV |
| 输入电压 | +24V、-24V | +24V、-24V |
| 纹波与噪声 | 10毫伏 | 2毫伏-3毫伏 |
| 高压连接器 | ||
| 操作 | iCS、SCPI 控制 | iCS、SCPI 控制 |
| 选项 | ID IU VCT | ID IU L TC VCT |
| 手动的 | ||

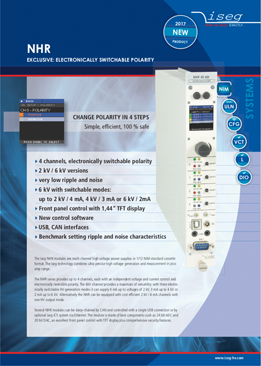

| 数据表 |  NHR - 数据表 | |
| 如图 |  | |
团体 | 模型 | 额定电压 | 额定电流 | 功率 | 通道 | 极性 | 纹波与噪声 | 通讯 | 外观 | 选项 | 如图 | 手动的 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NHR标准 | NHR 20 20 参考号：NR020020r605 | 2kV | 6毫安 | 12W | 2 | 电。可切换的 | 10毫伏 | USB CAN | 1/12 NIM 标准盒... | ID IUVCT | | |
| NHR标准 | NHR 40 20 货号：NR040020r605 | 2kV | 6毫安 | 12W | 4 | 电。可切换的 | 10毫伏 | USB CAN | 1/12 NIM 标准盒... | ID IUVCT | | |
| NHR标准 | NHR 20 60 参考号：NR020060r405 | 6kV | 4毫安 | 12W | 2 | 电。可切换的 | 10毫伏 | USB CAN | 1/12 NIM 标准盒... | ID IUVCT | | |
| NHR标准 | NHR 40 60 货号：NR040060r405 | 6kV | 4毫安 | 12W | 4 | 电。可切换的 | 10毫伏 | USB CAN | 1/12 NIM 标准盒... | ID IUVCT | | |
| NHR高精度 | NHR 22 20 参考号：NR022020r605 | 2kV | 6毫安 | 12W | 2 | 电。可切换的 | 2毫伏 | USB CAN | 1/12 NIM 标准盒... | ID IU L TC VCT | | |
| NHR高精度 | NHR 22 20 参考号：NR022020r104 | 2kV | 100微安 | 0.2W | 2 | 电。可切换的 | 2毫伏 | USB CAN | 1/12 NIM 标准盒... | ID IU L TC VCT | | |
| NHR高精度 | NHR 42 20 货号：NR042020r605 | 2kV | 6毫安 | 12W | 4 | 电。可切换的 | 2毫伏 | USB CAN | 1/12 NIM 标准盒... | ID IU L TC VCT | | |
| NHR高精度 | NHR 42 20 货号：NR042020r104 | 2kV | 100微安 | 0.2W | 4 | 电。可切换的 | 2毫伏 | USB CAN | 1/12 NIM 标准盒... | ID IU L TC VCT | | |
| NHR高精度 | NHR 22 60 货号：NR022060r405 | 6kV | 4毫安 | 12W | 2 | 电。可切换的 | 3毫伏 | USB CAN | 1/12 NIM 标准盒... | ID IU L TC VCT | | |
| NHR高精度 | NHR 22 60 货号：NR022060r104 | 6kV | 100微安 | 0.6W | 2 | 电。可切换的 | 3毫伏 | USB CAN | 1/12 NIM 标准盒... | ID IU L TC VCT | | |
| NHR高精度 | NHR 42 60 货号：NR042060r405 | 6kV | 4毫安 | 12W | 4 | 电。可切换的 | 3毫伏 | USB CAN | 1/12 NIM 标准盒... | ID IU L TC VCT | | |
| NHR高精度 | NHR 42 60 货号：NR042060r104 | 6kV | 100微安 | 0.6W | 4 | 电。可切换的 | 3毫伏 | USB CAN | 1/12 NIM 标准盒... | ID IU L TC VCT | | 手册/数据表 NH |
| 代码 | 描述 |
|---|---|
| ID | 单通道 INHIBIT - 向下 |
| IU | 单通道 INHIBIT - 向上 |
| VCT | 温度相关电压校正 |
| L | 低输出电流版本 |
| TC | 改进的温度系数 |
