EPS

多功能内置或系统支持的高压电源模块

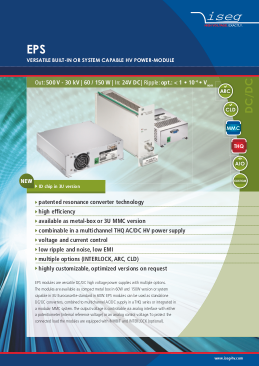

传单下载 (PDF)

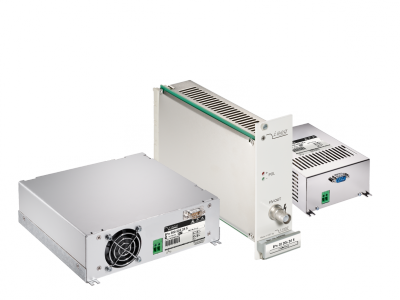

EPS 模块是灵活的 DC/DC 高压电源，具有多种选择。这些模块采用金属外壳，功率为 60W 和 150W，或者采用 3U Eurocassette 标准的 60W 型号。EPS 模块可用作单独的 DC/DC 转换器、组合为 THQ 系列中的多通道 AC/DC 电源或集成在模块化 MMC 系统中。输出电压可以使用电位计或控制电压通过模拟接口进行调节。为了保护连接的负载，模块具有禁止和联锁（可选）。

· 专利谐振转换器技术
· 高效率
· 电压和电流调节
· 残余纹波和噪声极低，干扰发射 (EMC) 极低
· 多种选择（INTERLOCK、ARC、CLD）
· 根据要求单独优化的版本
  • 规格
  • 配置
  • 选项
  • 配置器
  • 下载
类型EPS 60WEPS 150W
通道11
额定电压0.5kV - 40kV1kV - 30kV
输入电压12V - 24V24V
纹波与噪声0.1V-500V0.2V-3V
高压连接器高压电缆、SHV、GES、LEMO高压电缆
选项3UC ARC CLD A0ARC CLD A0
手动的

数据表

EPS - 数据表

EPS - 数据表
类型

型号
额定电压

额定电流

输入电压

电压值

极性

纹波与噪声

通讯

高压连接器
-
外观

尺寸（长/宽/高）

如图
数据表
选项

EPS60WEPn 05 127 24 5
货号：EP005127n2450
500V120毫安24V5V负极0.1V一体机高压电缆金属机身185毫米/108毫米/57毫米iseg_EPn100505245_WL.png3UC ARC CLD A0
EPS60WEPp 05 127 24 5
货号：EP005127p2450
500V120毫安24V5V正极0.1V一体机高压电缆金属机身185毫米/108毫米/57毫米iseg_EPn100505245_WL.png3UC ARC CLD A0
EPS60WEPn 10 606 24 5
货号：EP010606n2450
1kV60毫安24V5V负极0.1V一体机高压电缆金属机身185毫米/108毫米/57毫米iseg_EPn100505245_WL.png3UC ARC CLD A0
EPS60WEPp 10 606 24 5
货号：EP010606p2450
1kV60毫安24V5V正极0.1V一体机高压电缆金属机身185毫米/108毫米/57毫米iseg_EPn100505245_WL.png3UC ARC CLD A0
EPS60WEPn 15 406 24 5
货号：EP015406n2450
1.5kV40毫安24V5V负极0.1V一体机高压电缆金属机身185毫米/108毫米/57毫米iseg_EPn100505245_WL.png3UC ARC CLD A0
EPS60WEPp 15 406 24 5
货号：EP015406p2450
1.5kV40毫安24V5V正极0.1V一体机高压电缆金属机身185毫米/108毫米/57毫米iseg_EPn100505245_WL.png3UC ARC CLD A0
EPS60WEPn 20 306 24 5
货号：EP020306n2450
2kV30毫安24V5V负极0.2V一体机高压电缆金属机身185毫米/108毫米/57毫米iseg_EPn100505245_WL.png3UC ARC CLD A0
EPS60WEPp 20 306 24 5
货号：EP020306p2450
2kV30毫安24V5V正极0.2V一体机高压电缆金属机身185毫米/108毫米/57毫米iseg_EPn100505245_WL.png3UC ARC CLD A0
EPS60WEPn 30 206 24 5
货号：EP030206n2450
3kV20毫安24V5V负极0.5V一体机高压电缆金属机身185毫米/108毫米/57毫米iseg_EPn100505245_WL.png3UC ARC CLD A0
EPS60WEPp 30 206 24 5
货号：EP030206p2450
3kV20毫安24V5V正极0.5V一体机高压电缆金属机身185毫米/108毫米/57毫米iseg_EPn100505245_WL.png3UC ARC CLD A0
EPS60WEPn 40 156 24 5
货号：EP040156n2450
4kV15毫安24V5V负极2V一体机高压电缆金属机身185毫米/108毫米/57毫米iseg_EPn100505245_WL.png3UC ARC CLD A0
EPS60WEPp 40 156 24 5
货号：EP040156p2450
4kV15毫安24V5V正极2V一体机高压电缆金属机身185毫米/108毫米/57毫米iseg_EPn100505245_WL.png3UC ARC CLD A0
EPS60WEPn 50 126 24 5
货号：EP050126n2450
5kV12毫安24V5V负极2.5V一体机高压电缆金属机身185毫米/108毫米/57毫米iseg_EPn100505245_WL.png3UC ARC CLD A0
EPS60WEPp 50 126 24 5
货号：EP050126p2450
5kV12毫安24V5V正极2.5V一体机高压电缆金属机身185毫米/108毫米/57毫米iseg_EPn100505245_WL.png3UC ARC CLD A0
EPS60WEPn 60 106 24 5
货号：EP060106n2450
6kV10毫安24V5V负极0.5V一体机高压电缆金属机身185毫米/108毫米/57毫米iseg_EPn100505245_WL.png3UC ARC CLD A0
EPS60WEPp 60 106 24 5
货号：EP060106p2450
6kV10毫安24V5V正极0.5V一体机高压电缆金属机身185毫米/108毫米/57毫米iseg_EPn100505245_WL.png3UC ARC CLD A0
EPS60WEPn 80 705 24 5
货号：EP080705n2450
8kV7毫安24V5V负极4V一体机高压电缆金属机身185毫米/108毫米/57毫米iseg_EPn100505245_WL.png3UC ARC CLD A0
EPS60WEPp 80 705 24 5
货号：EP080705p2450
8kV7毫安24V5V正极4V一体机高压电缆金属机身185毫米/108毫米/57毫米iseg_EPn100505245_WL.png3UC ARC CLD A0
EPS60WEPn 100 605 24 5
货号：EP100605n2450
10kV6毫安24V5V负极1V一体机高压电缆金属机身185毫米/108毫米/57毫米iseg_EPn100505245_WL.png3UC ARC CLD A0
EPS60WEPp 100 605 24 5
货号：EP100605p2450
10kV6毫安24V5V正极1V一体机高压电缆金属机身185毫米/108毫米/57毫米iseg_EPn100505245_WL.png3UC ARC CLD A0
EPS60WEPn 150 405 24 5
货号：EP150405n2450
15kV4毫安24V5V负极120V一体机高压电缆金属机身185毫米/108毫米/57毫米iseg_EPn100505245_WL.png3UC ARC CLD A0
EPS60WEPp 150 405 24 5
货号：EP150405p2450
15kV4毫安24V5V正极120V一体机高压电缆金属机身185毫米/108毫米/57毫米iseg_EPn100505245_WL.png3UC ARC CLD A0
EPS60WEPn 200 305 24 5
货号：EP200305n2450
20kV3毫安24V5V负极400V一体机高压电缆金属机身185毫米/108毫米/57毫米iseg_EPn100505245_WL.png3UC ARC CLD A0
EPS60WEPp 200 305 24 5
货号：EP200305p2450
20kV3毫安24V5V正极400V一体机高压电缆金属机身185毫米/108毫米/57毫米iseg_EPn100505245_WL.png3UC ARC CLD A0
EPS60WEPn 300 205 24 5
货号：EP300205n2450
30kV2毫安24V5V负极500V一体机高压电缆金属机身185毫米/108毫米/57毫米iseg_EPn100505245_WL.png弧
EPS60WEPp 300 205 24 5
货号：EP300205p2450
30kV2毫安24V5V正极500V一体机高压电缆金属机身185毫米/108毫米/57毫米iseg_EPn100505245_WL.png弧
EPS150WEPn 10 157 24 5
货号：EP010157n2450
1kV150毫安24V5V负极0.2V一体机高压电缆紧凑型金属外壳...185毫米/191毫米/60毫米每股收益 300 505 24 5弧光 冷却 A0
EPS150WEPp 10 157 24 5
货号：EP010157p2450
1kV150毫安24V5V正极0.2V一体机高压电缆紧凑型金属外壳...185毫米/191毫米/60毫米每股收益 300 505 24 5弧光 冷却 A0
EPS150WEPn 20 756 24 5
货号：EP020756n2450
2kV75毫安24V5V负极1V一体机高压电缆紧凑型金属外壳...185毫米/191毫米/60毫米每股收益 300 505 24 5弧光 冷却 A0
EPS150WEPp 20 756 24 5
货号：EP020756p2450
2kV75毫安24V5V正极1V一体机高压电缆紧凑型金属外壳...185毫米/191毫米/60毫米每股收益 300 505 24 5弧光 冷却 A0
EPS150WEPn 40 406 24 5
货号：EP040406n2450
4kV40毫安24V5V负极2V一体机高压电缆紧凑型金属外壳...185毫米/191毫米/60毫米每股收益 300 505 24 5弧光 冷却 A0
EPS150WEPp 40 406 24 5
货号：EP040406p2450
4kV40毫安24V5V正极2V一体机高压电缆紧凑型金属外壳...185毫米/191毫米/60毫米每股收益 300 505 24 5弧光 冷却 A0
EPS150WEPn 80 206 24 5
货号：EP080206n2450
8kV20毫安24V5V负极1V一体机高压电缆紧凑型金属外壳...185毫米/191毫米/60毫米每股收益 300 505 24 5弧光 冷却 A0
EPS150WEPp 80 206 24 5
货号：EP080206p2450
8kV20毫安24V5V正极1V一体机高压电缆紧凑型金属外壳...185毫米/191毫米/60毫米每股收益 300 505 24 5弧光 冷却 A0
EPS150WEPn 120 126 24 5
货号：EP120126n2450
12kV12.5毫安24V5V负极2V一体机高压电缆紧凑型金属外壳...185毫米/191毫米/60毫米每股收益 300 505 24 5弧光 冷却 A0
EPS150WEPp 120 126 24 5
货号：EP120126p2450
12kV12.5毫安24V5V正极2V一体机高压电缆紧凑型金属外壳...185毫米/191毫米/60毫米每股收益 300 505 24 5弧光 冷却 A0
EPS150WEPn 200 755 24 5
货号：EP200755n2450
20kV7.5毫安24V5V负极2V一体机高压电缆紧凑型金属外壳...185毫米/191毫米/60毫米每股收益 300 505 24 5弧光 冷却 A0
EPS150WEPp 200 755 24 5
货号：EP200755p2450
20kV7.5毫安24V5V正极2V一体机高压电缆紧凑型金属外壳...185毫米/191毫米/60毫米每股收益 300 505 24 5弧光 冷却 A0
EPS150WEPn 300 505 24 5
货号：EP300505n2450
30kV5毫安24V5V负极3V一体机高压电缆紧凑型金属外壳...185毫米/191毫米/60毫米每股收益 300 505 24 5弧光 冷却 A0
EPS150WEPp 300 505 24 5
货号：EP300505p2450
30kV5毫安24V5V正极3V一体机高压电缆紧凑型金属外壳...185毫米/191毫米/60毫米每股收益 300 505 24 5弧光 冷却 A0
EPS150WEPn 150 106 24 5
货号：EP150106n2450
15kV10毫安24V5V负极1V一体机高压电缆紧凑型金属外壳...185毫米/191毫米/60毫米每股收益 300 505 24 5弧光 冷却 A0
EPS150WEPp 150 106 24 5
货号：EP150106p2450
15kV10毫安24V5V正极1V一体机高压电缆紧凑型金属外壳...185毫米/191毫米/60毫米每股收益 300 505 24 5弧光 冷却 A0
代码描述
ARC翻转处理管理
CLD电容充电器
A010伏监控电压
3UC3U 欧式盒式版本
