CPS

内置或系统支持的高压模块

传单下载 (PDF)

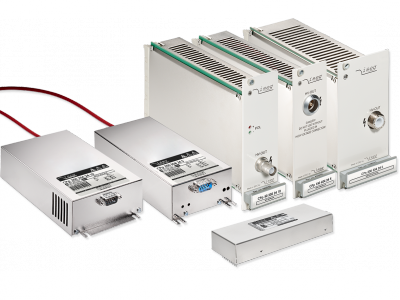

CPS 模块是高度稳定的模拟控制高压电源。它们采用金属外壳生产，或与 3U 欧洲盒式磁带标准系统兼容。CPS 系列模块可用作单独的 DC/DC 转换器、组合为 THQ 系列中的多通道 AC/DC 电源或集成在模块化 MMC 系统中。输出电压可以使用电位计或控制电压通过模拟接口设置。为了保护连接的消费者，模块具有 INHIBIT 以及电流和电压限制。

· 专利谐振转换器技术
· 提供金属盒或 3U MMC 版本
· 可集成于多通道THQ电源
· 抑制
· 电压和电流的硬件限制
· 低残留纹波和噪声、低干扰发射 (EMC)
· 根据要求定制版本
· 3U MMC 版本的 ID 芯片
  • 规格
  • 配置
  • 选项
  • 配置器
  • 下载
类型 CPS 12WCPS mini
通道11
额定电压0.5kV - 30kV1kV - 6kV
输入电压24V24V
纹波与噪声10毫伏-1500毫伏10毫伏 - 20毫伏
高压连接器高压电缆PIN码
选项3UCA0 _
手动的

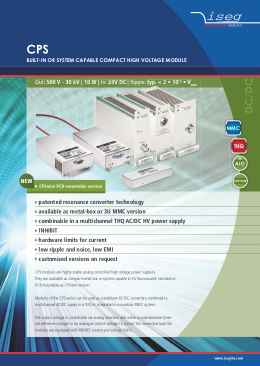

数据表

CPS - 数据表

CPS - 数据表
如图CPS系列迷你CPS
类型

型号
额定电压

额定电流

输入电压

电压值

极性

纹波与噪声

通讯

高压连接器

外观

尺寸（长/宽/高）

如图
数据表
选项

CPS12WCPn 05 206 24 5
零件号：CP005206n2450
0.5kV20毫安24V5V负极10毫伏一体机高压电缆金属机身155毫米/75毫米/40毫米CPS系列CPS手册3UCA0 _
CPS12WCPp 05 206 24 5
零件号：CP005206p2450
0.5kV20毫安24V5V正极10毫伏一体机高压电缆金属机身155毫米/75毫米/40毫米CPS系列CPS手册3UCA0 _
CPS12WCPn 10 106 24 5
零件编号：CP010106n2450
1kV10毫安24V5V负极20毫伏一体机高压电缆金属机身155毫米/75毫米/40毫米CPS系列CPS手册3UCA0 _
CPS12WCPp 10 106 24 5
参考号：CP010106p2450
1kV10毫安24V5V正极20毫伏一体机高压电缆金属机身155毫米/75毫米/40毫米CPS系列CPS手册3UCA0 _
CPS12WCPn 15 805 24 5
零件号：CP015805n2450
1.5kV8毫安24V5V负极30毫伏一体机高压电缆金属机身155毫米/75毫米/40毫米CPS系列CPS手册3UCA0 _
CPS12WCPp 15 805 24 5
零件号：CP015805p2450
1.5kV8毫安24V5V正极30毫伏一体机高压电缆金属机身155毫米/75毫米/40毫米CPS系列CPS手册3UCA0 _
CPS12WCPn 20 605 24 5
零件号：CP020605n2450
2kV6毫安24V5V负极40毫伏一体机高压电缆金属机身155毫米/75毫米/40毫米CPS系列CPS手册3UCA0 _
CPS12WCPp 20 605 24 5
零件号：CP020605p2450
2kV6毫安24V5V正极40毫伏一体机高压电缆金属机身155毫米/75毫米/40毫米CPS系列CPS手册3UCA0 _
CPS12WCPn 30 405 24 5
零件号：CP030405n2450
3kV4毫安24V5V负极60毫伏一体机高压电缆金属机身155毫米/75毫米/40毫米CPS系列CPS手册3UCA0 _
CPS12WCPp 30 405 24 5
参考号：CP030405p2450
3kV4毫安24V5V正极60毫伏一体机高压电缆金属机身155毫米/75毫米/40毫米CPS系列CPS手册3UCA0 _
CPS12WCPn 40 305 24 5
零件号：CP040305n2450
4kV3毫安24V5V负极80毫伏一体机高压电缆金属机身155毫米/75毫米/40毫米CPS系列CPS手册3UCA0 _
CPS12WCPp 40 305 24 5
参考号：CP040305p2450
4kV3毫安24V5V正极80毫伏一体机高压电缆金属机身155毫米/75毫米/40毫米CPS系列CPS手册3UCA0 _
CPS12WCPn 50 205 24 5
零件号：CP050205n2450
5kV2毫安24V5V负极100毫伏一体机高压电缆金属机身155毫米/75毫米/40毫米CPS系列CPS手册3UC
CPS12WCPp 50 205 24 5
参考号：CP050205p2450
5kV2毫安24V5V正极100毫伏一体机高压电缆金属机身155毫米/75毫米/40毫米CPS系列CPS手册3UC
CPS12WCPn 70 155 24 5
零件号：CP070155n2450
7kV1.5毫安24V5V负极150毫伏一体机高压电缆金属机身155毫米/75毫米/40毫米CPS系列CPS手册3UCA0 _
CPS12WCPp 70 155 24 5
参考号：CP070155p2450
7kV1.5毫安24V5V正极150毫伏一体机高压电缆金属机身155毫米/75毫米/40毫米CPS系列CPS手册3UCA0 _
CPS12WCPn 100 105 24 5
零件号：CP100105n2450
10kV1毫安24V5V负极500毫伏一体机高压电缆金属机身185毫米/75毫米/40毫米CPS系列CPS手册3UCA0 _
CPS12WCPp 100 105 24 5
参考：CP100105p2450
10kV1毫安24V5V正极500毫伏一体机高压电缆金属机身185毫米/75毫米/40毫米CPS系列CPS手册3UCA0 _
CPS12WCPn 150 604 24 5
货号：CP150604n2450
15kV0.6毫安24V5V负极750毫伏一体机高压电缆金属机身185毫米/75毫米/40毫米CPS系列CPS手册3UCA0 _
CPS12WCPp 150 604 24 5
零件号：CP150604p2450
15kV0.6毫安24V5V正极750毫伏一体机高压电缆金属机身185毫米/75毫米/40毫米CPS系列CPS手册3UCA0 _
CPS12WCPn 200 504 24 5
零件号：CP200504n2450
20kV0.5毫安24V5V负极1000毫伏一体机高压电缆金属机身185毫米/95毫米/40毫米CPS系列CPS手册3UCA0 _
CPS12WCPp 200 504 24 5
零件号：CP200504p2450
20kV0.5毫安24V5V正极1000毫伏一体机高压电缆金属机身185毫米/95毫米/40毫米CPS系列CPS手册3UCA0 _
CPS12WCPn 300 304 24 5
零件号：CP300304n2450
30kV0.3毫安24V5V负极1500毫伏一体机高压电缆金属机身185毫米/95毫米/40毫米CPS系列CPS手册3UC
CPS12WCPp 300 304 24 5
零件号：CP300304p2450
30kV0.3毫安24V5V正极1500毫伏一体机高压电缆金属机身185毫米/95毫米/40毫米CPS系列CPS手册3UC
CPS miniCPn 40 205 24 5_M
货号：CM040205n2450
4kV2毫安24V
负极10毫伏一体机PIN码金属机身120毫米/40毫米/25毫米迷你CPS小型CPS
CPS miniCPp 40 205 24 5_M
产品编号：CM040205p2450
4kV2毫安24V
正极10毫伏一体机PIN码金属机身120毫米/40毫米/25毫米迷你CPS小型CPS
CPS miniCPp 10 805 24 5 M
货号：CM010805p2450
1kV8毫安24V
正极10毫伏一体机PIN码金属机身120毫米/40毫米/25毫米迷你CPS小型CPS
CPS miniCPn10 805 24 5M
零件号：CM010805n2450
1kV8毫安24V
负极10毫伏一体机PIN码金属机身120毫米/40毫米/25毫米迷你CPS小型CPS
CPS miniCPp 20 405 24 5M
货号：CM020405p2450
2kV4毫安24V
正极10毫伏一体机PIN码金属机身120毫米/40毫米/25毫米迷你CPS小型CPS
CPS miniCPn20 405 24 5M
零件号：CM020405n2450
2kV4毫安24V
负极10毫伏一体机PIN码金属机身120毫米/40毫米/25毫米迷你CPS小型CPS
CPS miniCPp 30 255 24 5M
参考号：CM030255p2450
3kV2.5毫安24V
正极10毫伏一体机PIN码金属机身120毫米/40毫米/25毫米迷你CPS小型CPS
CPS miniCPn30 255 24 5M
零件号：CM030255n2450
3kV2.5毫安24V
负极10毫伏一体机PIN码金属机身120毫米/40毫米/25毫米迷你CPS小型CPS
CPS miniCPp 60 135 24 5M
参考号：CM060135p2450
6kV1.3毫安24V
正极20毫伏一体机PIN码金属机身120毫米/40毫米/25毫米迷你CPS小型CPS
CPS miniCPn60 135 24 5M
参考号：CM060135n2450
6kV1.3毫安24V
负极20毫伏一体机PIN码金属机身120毫米/40毫米/25毫米迷你CPS小型CPS
代码描述
3UC3U 欧式盒式版本
A010伏监控电压
